Loading...
Рус Бел En
НАН РБ

ФИБАН A-6

Государственное научное учреждение «Институт физико-органической химии Национальной академии наук Беларуси»   →  Разработки   →  ФИБАН   →  ФИБАН A-6

ФИБАН A-6

ФИБАН

Страница 1

(Волокнистый анионит с сильно- и слабоосновными группами)
Свойства


Функциональная группа
Полимерная основа Полиакрилонитрильное промышленное волокно «нитрон Д».
Физическая форма Исходная текстильная форма — штапельное волокно. По специальному заказу могут быть изготовлены нетканые текстильные материалы.
Оптимальная СОЭ, мг-экв/г Не менее 1,8 — по сильноосновным группам, 1,0 — по слабоосновным группам (рис.1).
Могут изготавливаться материалы с большей или меньшей емкостью.
Оптимальное набухание,
г H2O/г ионита		 1,3
Рабочий интервал pH 0 — 12
Рабочий интервал температур до 70°C (Cl-форма),
до 40°C (OH-форма).
Стойкость к агрессивныи средам Устойчив при комнатной температуре в 0,5 N растворах кислот, щелочей. Относительно стабилен в окислительных и сильнокислых средах.

Перспективы применения

Очистка воздуха
  • От токсичных загрязнений кислой природы (SO2, SO3, HF, HCl, HCOOH, CrO3, и др.), в том числе при низких влажностях газового потока.
Очистка воды и выделение растворенных веществ
  • В фильтрах очистки воды от нитратов, анионов металлов (хрома, молибдена, вольфрама, ванадия).
Катализ
  • Аниониты с иммобилизированными комплексами Fe-ЭДТА — катализаторы окисления сероводорода,даже при низких влажностях.

Особенности волокнистого ФИБАН А-6

Высокая скорость ионнообменных, сорбционных и каталитических процессов Динамическая сорбционная ескость по NO3— в 2-10 раз выше, чем у сильноосновного гранульного сорбента ДАУЭКС 1×8 (Fig.2).
ФИБАН А-6 обладает высокой скоростью десорбции нитрат-ионов (рис.3).
Малое сопротивление фильтрующего слоя потокам жидкости и газа Высокая скорость сорбции позволяет использовать тонкие слоя материалов (10 — 20 мм), сопротивление которых легко регулируется их плотностью (0,1 — 0,25 г/см3).
Преимущества
  • Возможность сорбции газов и паров в условиях низкой относительной влажности, например, SO2 при RH = 35% (рис. 4).
  • Хорошая смачиваемость водой.

Страница 2

(Волокнистый анионит с сильно- и слабоосновными группами)

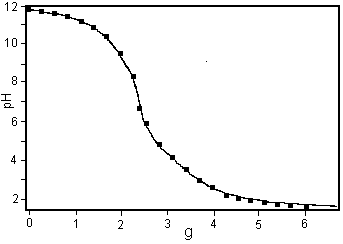

Рис.1. Кривая потенциометрического титрования ФИБАН А-6 на фоне 1 M NaCl. Точки — экспериментальные данные; кривая получена расчетным путем с использованием следующих параметров [1].
Ei = емкость по каждой группе:
Ex = 1,8 мг-экв/г, pKx = 2,2, Δpkx = 0,9;
Ey = 0,65 мг-экв/г, pKy = 5,0, Δpky = 1,0;
Ez = 1,4 мг-экв/г, pKz = 10,0, Δpkz = 1,4.



Рис.2. Динамика сорбции Cl—, SO42- и NO3— гранульным анионитом ДАУЭКС 1×8 и волокнистым анионитом ФИБАН А-6 из раствора с исходной концентрацией по Cl— — 100, по SO42- — 80 и по NO3— — 150 мг/л (объемная скорость потока через колонку — 13 мл/мин, высота фильтрующего слоя анионита — 25 mm, диаметр колонки — 12,5 мм, pH = 5,22).



Рис. 3. Кривая десорбции нитрат-ионов с гранульного анионита ДАУЭКС 1×8 и с волокнистого анионита ФИБАН А-6 с помощью 1M NaCl.

Рис. 4. Сорбция SO2 волокнистым анионитом ФИБАН А-6 (HCO3 — форма). Условия сорбции: навеска — 0,83 г воздушно-сухого ионита, высота слоя в ячейке — 14 мм, влажность воздушной смеси — 35%, C0 — концентрация SO2 в исходной смеси 28,6 мг/м3, C — концентрация SO2 после сорбции волокном.

  1. 1. V.S.Soldatov, in Ion Exchange at the Millenium, Ed J.A. Greig. Imp College Press, 2000, с. 193-200.
